وحدة حالة بعيدة، تركيب سطحي، كاملة الوظائف مع شاشة LCD للحالة ومفاتيح الإطلاق اليدوي والنمط (تلقائي/يدوي). بحد أقصى 8 × EP201F أو EP210S لكل EP203

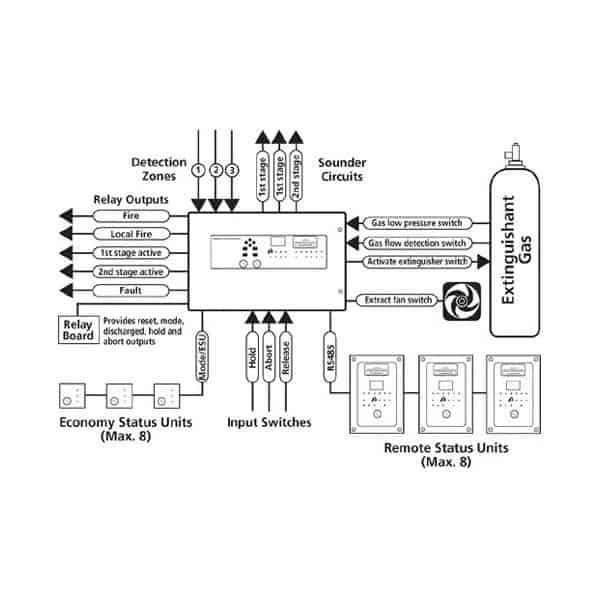

وحدة الحالة البعيدة، تركيب سطحي، كاملة الوظائف مع شاشة LCD للحالة ومفاتيح الإطلاق اليدوي والنمط (تلقائي/يدوي)، بحد أقصى 8 × EP201F أو EP210S لكل EP203، هي جزء من مجموعة أنظمة الإخماد بالعامل النظيف من Context Plus، مورّدة ومدعومة من SPS. مصمّمة للتوصيل بأطراف RS485 على لوحة الإطفاء التلقائية EP203/CON لتوفير إشارة حالة النظام عن بُعد عبر شاشة حالة LCD بدقة 128 × 64 بكسل. تتضمن أيضاً زر إطلاق يدوي قابل للسحب للأسفل، ومفتاح نمط (تلقائي/يدوي) بمفتاح، ومجموعة واسعة من مؤشرات حالة النظام. ثلاث وصلات دخل مراقَبة (Hold وAbort وMode). 8 وحدات حالة بعيدة لكل لوحة EP203/CON. تتوفر أيضاً وحدات حالة بعيدة غاطسة (EP210F) وعلب مقاومة للطقس (BF359/1).

المواصفات والميزات

• متطلبات الطاقة: 21-28VDC (منصهر إلكتروني 200mA).
• تيار السكون: 7mA.
• المداخل المساعدة: ثلاثة: (1) Hold؛
• يجب تركيب مقاومة نهاية الخط 6k8 EOL عبر أطراف آخر جهاز على كل دائرة دخل مراقَبة.
• يجب أن تحتوي الدوائر غير المستخدمة على مقاومة 6k8 مركّبة على الأطراف.
• المؤشرات: عام.
• مناطق الحريق (×3)؛
• التعطيل؛
• مخرج المرحلة الأولى؛
• مخرج المرحلة الثانية؛
• الإطلاق وشيك (×2)؛
• تم إطلاق مادة الإخماد؛
• عناصر التحكم: إطلاق مادة الإخماد (داخل غلاف أصفر)؛
• مفتاح التشغيل (يدوي فقط أو يدوي وتلقائي).
• أبعاد المنتج (mm): 160 عرض × 240 ارتفاع × 51 عمق mm.
• البناء والتشطيب: معدن.
• تصنيف IP: IP30.
• الوزن: 1.498kg.
• ظروف/درجة حرارة التشغيل: -5ºC إلى +40ºC.
• أقصى رطوبة نسبية: 95%.
• مواصفات الشبكة: RS485؛
• 8 وحدات حالة بعيدة (أي مزيج) لكل EP203؛
• توصيل بأربعة أسلاك (2 طاقة، 2 بيانات)؛
• توصيل تسلسلي (daisy-chain).
