بطاقة اتصال شبكي (تسمح بترابط ما يصل إلى أربع عشرة وحدة ECU-8 أو ECU-8NT أو ECU-4 أو ECU-16 – واحدة مطلوبة لكل ECU-8 أو ECU-8NT أو ECU-4 أو ECU-16 مشبّكة). للاستخدام فقط عند إضافة

بطاقة الاتصال الشبكي (تسمح بترابط ما يصل إلى أربع عشرة وحدة ECU-8 أو ECU-8NT أو ECU-4 أو ECU-16 – واحدة مطلوبة لكل ECU-8 أو ECU-8NT أو ECU-4 أو ECU-16 مشبّكة). للاستخدام فقط عند إضافة، هي جزء من مجموعة أنظمة هاتف الحريق وملاجئ ذوي الاحتياجات الخاصة من Context Plus، مورّدة ومدعومة من SPS. بطاقة الشبكة ECU723 تسمح بتوصيل وحدة تحكم مكتبية ECU-224 بوحدة تحكم رئيسية ECU-4 أو ECU-8 أو ECU-16. تعمل ECU723 أيضاً كبطاقة شبكة إذا كان التشبيك مطلوباً. تنقل ECU723 الصوت عبر حلقة أسلاك واحدة والبيانات الرقمية عبر شبكتي RS485 خطيتين. الطول الأقصى لجميع الشبكات هو 1 كم.

المواصفات والميزات

• ECU722 بطاقة شبكة تُستخدم لتوسيع أنظمة هاتف الحريق أو أنظمة ملاجئ ذوي الاحتياجات الخاصة من Context Plus.
• تسمح بتوصيل وحدة تحكم مكتبية ECU-224 بوحدة تحكم رئيسية ECU-4 أو ECU-8 أو ECU-16.
• تسمح بتوصيل وحدة تحكم مكتبية ECU-224 بوحدة تحكم رئيسية ECU-4 أو ECU-8 أو ECU-16 SigTEL لتبسيط معالجة المكالمات في تطبيقات SigTEL الأكبر.
• تُركّب داخل ECU-4 أو ECU-8 أو ECU-16 (ويمكن استخدامها أيضاً لتشبيك ECU-4 أو ECU-8 أو ECU-16 بوحدة تحكم أخرى عند الحاجة).
• غير متوافقة مع وحدات تحكم ECU-8NT.

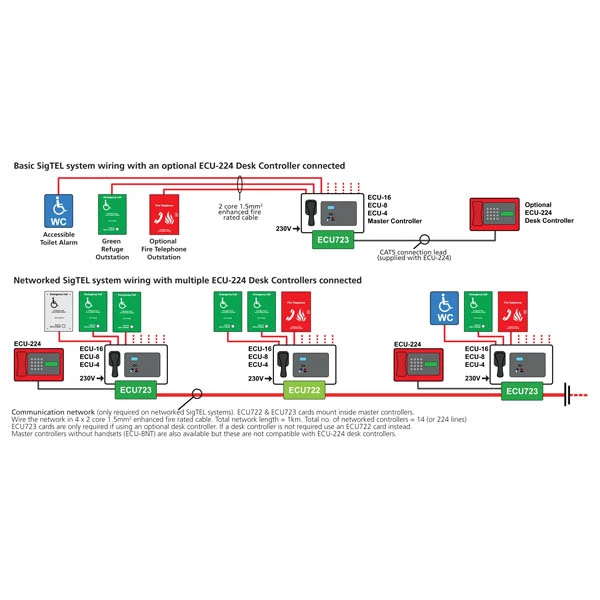

• انظر المخطط/التعليمات الكاملة لمزيد من التفاصيل. توصيل الشبكة: تنقل ECU723 الصوت عبر حلقة أسلاك واحدة والبيانات الرقمية عبر شبكتي RS485 خطيتين.
• الطول الأقصى لجميع الشبكات هو 1 كم.
• التوصيلات: كابل توصيل Cat 5 (مورّد) يوصّل ECU723 بوحدة تحكم رئيسية.
• تتصل وحدة التحكم المكتبية ECU-224 أيضاً بـ ECU723 عبر كابل Cat 5.
• أبعاد المنتج (mm): 92 عرض x 108 ارتفاع x 20 عمق mm.
• الوزن: 56g.
• ملاحظات: نوصي بمد مسارَي كابلات منفصلين، يحتوي كل مسار على كابل صوت واحد وكابل بيانات واحد (يجب عدم خلطهما في نفس الكابل).
• حمّل دليل التعليمات الرئيسي لمزيد من التفاصيل.
